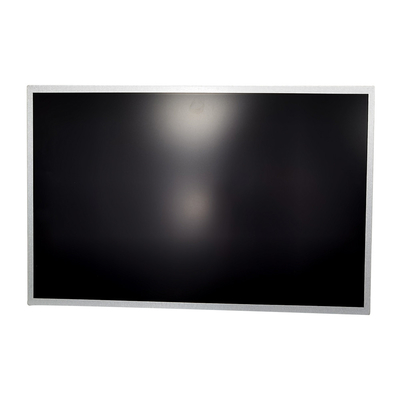

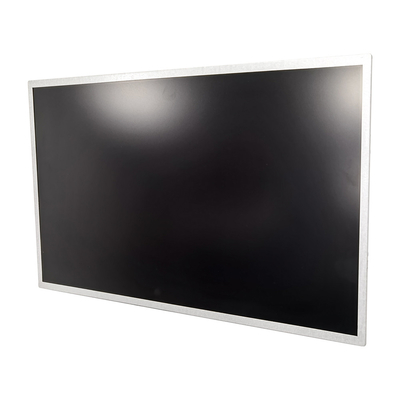

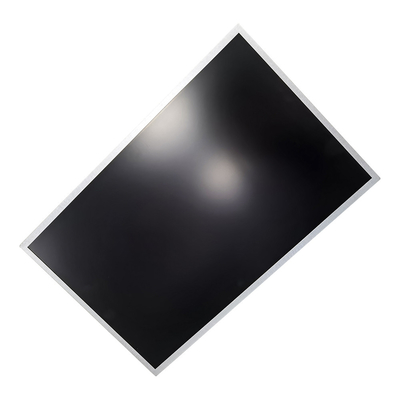

Schermo LCD normale del pannello 30 dei perni a 18,5 pollici LED LVDS WXGA 1366*768 IPS
PANORAMICA
CJV185BJ1-LE1 è 18,5» un modulo di Crystal Display del liquido di TFT con l'unità della lampadina di WLED e 30 perni 1ch-LVDS
interfaccia. Questo modulo sostiene il formato di 768 x di 1366 HDTV e può visualizzare i colori di fino a 16.7M (8 pungenti).
il modulo del convertitore per la lampadina non è integrato.
CARATTERISTICHE
? Alta luminosità (250 pidocchi)
? Rapporto ad alto contrasto (3000? 1)
? Tempo di reazione veloce (grigio a spettrografia di massa grigia di essere in media 9,0)
? Saturazione di colore acceso (NTSC 72%)
? Risoluzione pixel di HDTV (1366 x 768), vero formato di HDTV
? Solo modo del DE (dati permettono a)
? Interfaccia di LVDS (segnalazione differenziale di bassa tensione)
? Tempo di reazione ottimizzato per un frame per secondo di 60 hertz
? Angolo di visione ultra ampio: Tecnologia eccellente di MVA
? Conformità di RoHS.
SPECIFICHE GENERALI
|
Oggetto
|
Specificazione
|
Unità
|
|
Area attiva
|
409,8 (H) x 230,4 (V)
|
millimetro
|
|
Incastonatura OpeningArea
|
413,4 (H) x 234,0 (V)
|
millimetro
|
|
Driver Element
|
matrice attiva di TFT di un-si
|
|
|
Numero del pixel
|
1366x R.G.B.x 768
|
pixel
|
|
Passo del pixel (sotto pixel)
|
0,1 (H) x 0,3 (V)
|
millimetro
|
|
Disposizione del pixel
|
Banda verticale di RGB
|
|
|
Consumo di energia
|
14.89W (massimo) [cellula 4.89W (massimo) + 10.00W BLU (ascia.)
|
Watt
|
|
Colori dell'esposizione
|
16.7M
|
colore
|
|
Modo di funzionamento dell'esposizione
|
Modo/normalmente nero Transmissive
|
|
|
Trattamento di superficie
|
Rivestimento anabbagliante (foschia 1,0%), rivestimento duro (3H)
|
|
SPECIFICHE MECCANICHE
| Oggetto |
Minuto. |
Tipo. |
Massimo. |
Unità |
| Dimensione del modulo |
Orizzontale (H) |
429,87 |
430,37 |
430,87 |
millimetro |
| Verticale (V) |
254,1 |
254,6 |
255,1 |
millimetro |
| Profondità (D) |
9,5 |
10,5 |
11,5 |
millimetro |
| Peso |
1170 |
1230 |
1290 |
g |
VALUTAZIONI ASSOLUTE DELL'AMBIENTE
| Oggetto |
Simbolo |
Valore |
Unità |
| Minuto. |
Massimo. |
| Temperatura di stoccaggio |
Prova |
-20 |
60 |
C |
| temperatura ambiente perating |
CIMA |
0 |
50 |
PC |
| Colpisca (non operante) |
SNOP |
|
50 |
G |
| Vibrazione (non operante) |
VNOP |
|
1 |
G |
Gamma della nota (1) la temperatura e l'umidità relativa è indicata nella la figura qui sotto.
() un massimo di RH di 90% (tum? ºC 40).
(b) la temperatura del bulbo umido dovrebbe essere un massimo di 39 ºC (tum > ºC 40).
(c) nessuna condensazione.
Nota (2) la temperatura di funzionamento massima è basata sulla condizione di prova che la temperatura in superficie di
l'area di esposizione è inferiore o uguale a ºC 65 con il modulo LCD solo in una camera a temperatura controllata.
La gestione termica dovrebbe essere considerata nella progettazione del prodotto finito per impedire la temperatura in superficie
di area di esposizione da essere ºC oltre 65. La gamma di temperatura di funzionamento può degradarsi nel caso di
gestione termica impropria nella progettazione del prodotto finito.
Nota (3) 11 spettrografia di massa, semionda sinusoidale, 1 volta per ± X, ± Y, ± Z.
Nota (4) 10 ~ 200 hertz, 30 min, 1 volta ogni X, Y, Z.
Nota (5) alla vibrazione ed alla scossa difficili, dovere essere il dispositivo nella tenuta del modulo duro ed abbastanza rigido in moda da
il modulo non sarebbe torto o non piegato stato dal dispositivo.
Dispositivo di misura:
Il modulo LCD dovrebbe essere stabilizzato alla temperatura data affinchè 1 ora eviti brusco
mutamento di temperatura durante la misurazione. per stabilizzare la luminanza, la misura
dovrebbe essere eseguita dopo l'accensione la lampadina per 1 ora in una stanza senza vento.
