Dettagli:
|
Nome di prodotto: | Pannello di TFT LCD | Dimensione dell'esposizione: | A 10,1 pollici |
---|---|---|---|
Angolo di visione (v/h): | 80/80/80/80 (tipo.) (CR≥10) | Contrasto: | 500: 1 (tipo.) |
Luminanza (cd/m2): | 400 (tipo.) | Tensione in ingresso nominale VDD: | Tensione in ingresso nominale VDD |
RH di stoccaggio:: | -20 ~ °C 60 | RH di funzionamento:: | 0 ~ °C 50 |
Tempo di reazione (aumentare/che cade): | (tipo.) (Tr+Td) spettrografia di massa 30 | ||
Evidenziare: | pannello di 1280x800 TFT LCD,Pannello medico di TFT LCD,10 |
DESCRIZIONE GENERALE

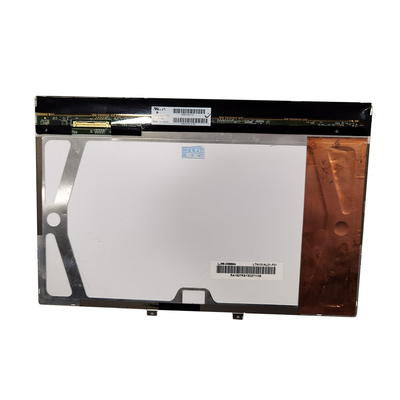

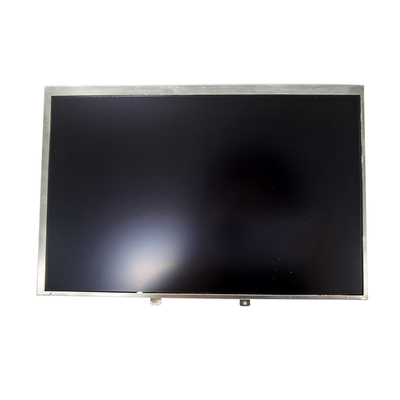

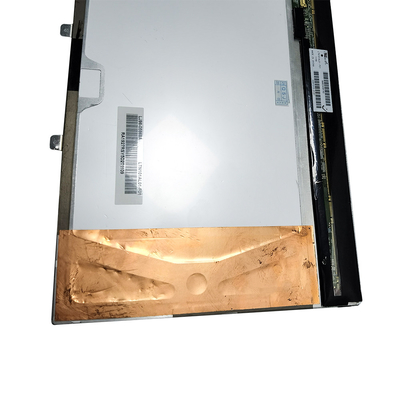

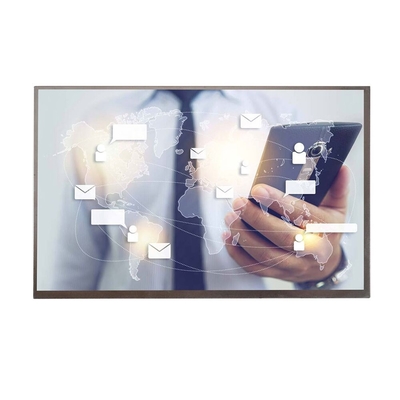

CJLTN101AL01 è un display a cristalli liquidi attivo di TFT della matrice di colore (transistor di film sottile)
Che (LCD) usa il silicio amorfo TFT come dispositivi di commutazione.
Questo modello è composto di pannello di TFT LCD, di circuito del driver e di unità della lampadina.
La risoluzione di un 10,1» contiene 1280 x 800 pixel e può visualizzare fino a 16.777.216 colori.
La direzione di 6 in punto è l'angolo di visione ottimale.
APPLICAZIONI
• Notebook PC
• Se l'uso di questo prodotto è non per l'applicazione del PC, ma per altri, contatti prego sec
CARATTERISTICHE DI GENERALITÀ
• Rapporto ad alto contrasto
• Risoluzione pixel di WXGA (1280 x 800)
• Basso consumo energetico
• Risposta veloce
• Solo modo del DE (dati permettono a)
• interfaccia di 3.3V LVDS
• Prodotto verde (RoHS compiacente)
APPLICAZIONI
• Notebook PC
• Se l'uso di questo prodotto è non per l'applicazione del PC, ma per altri, contatti prego sec
GENERALITÀ
Oggetto |
Specificazione |
Unità |
Nota |
Area di esposizione |
216,96 (H) x 135,60 (V) (10,1 (diagonale) |
millimetro |
|
Elemento del driver |
Matrice attiva di TFT di un-si |
|
|
Colori dell'esposizione |
16.777.216 |
colori |
6bit +FRC |
Numero del pixel |
1280x 800 |
pixel |
|
Disposizione del pixel |
Banda verticale di RGB |
|
|
Passo del pixel |
0,1695 (H) x 0,1695 (V) |
millimetro |
TIPO |
Modo di esposizione |
Normalmente nero, PREGO modo |
|
|
Trattamento di superficie |
Abbagliamento |
|
|
VALUTAZIONI ASSOLUTE AMBIENTALI
Oggetto |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
Stoccaggio temperato |
TSTG |
-20 |
60 |
C |
-1 |
perating temperato (temperatura di superficie di vetro) |
TOPR |
0 |
50 |
C |
-1 |
Colpisca (non operante) |
Snop |
|
240 |
G |
(2), (4) |
Vibrazione (non operante) |
Vnop |
|
2,41 |
G |
(3), (4) |
UNITÀ DELLA LAMPADINA
Oggetto |
Simbolo |
Minuto. |
Tipo. |
Massimo. |
Unità |
Nota |
Corrente di andata del LED |
SE |
|
23 |
|
mA |
|
Tensione di andata del LED |
VF |
2,8 |
2,9 |
3 |
V |
|
Tensione di matrice del LED |
VP |
|
17,4 |
|
V |
VFX 6LEDs |
Consumo di energia |
P |
|
2,4 |
2,5 |
W |
IFXVFX 36LEDs |
vita perating TimeOI |
Ora |
10000 |
|
|
Ora |
-1 |
Caratteristica di CA di LVDS
TEM |
SIMBOLO |
Minuto. |
Legame |
入 di mA |
n1 |
|
|
Frequenza di clock dell'input di LVDS |
FcuK_ LVDs |
20 |
|
p0 |
t TC |
|
|
Skewmargin di RIN |
pOMHz Fcuy Lvos265MHz |
RSKM |
400 |
|
*… |
|
8 |
65MHzFcuy Los220MHz |
- o00 |
|
o… |
|
8 |
||
Inputclock di modulazione del ofLVDS di frequenza durante lo SSCG |
FcLK_MoD |
|
|
… |
l |
|
|
Input massimo del ofLVDS di deviazione che clockduring SSCG |
FcLK_DEv |
|
|
- |
C |
|
Disegno
