Dettagli:
|
Dimensioni dello schermo: | 21,5" | Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) |
---|---|---|---|
La velocità di rinfrescamento: | 60Hz | Sistema di segnalazione: | LVDS (2 ch, 8 bit), terminale, 30 perni |
Tensione in ingresso nominale: | Tensione in ingresso nominale | Tipo della lampadina: | 15S4P WLED, ore 30K |
Evidenziare: | Pannello di TFT LCD di 250 pidocchi,Pannello a 21,5 pollici di TFT LCD |
Descrizione generale

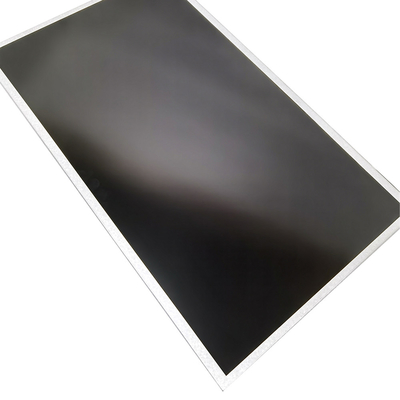

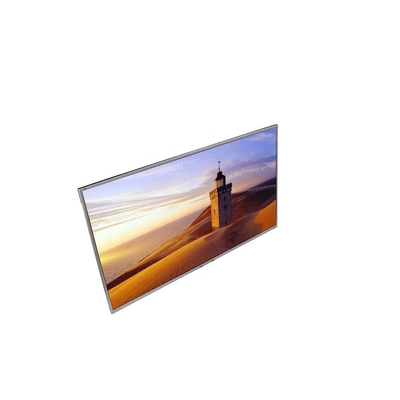

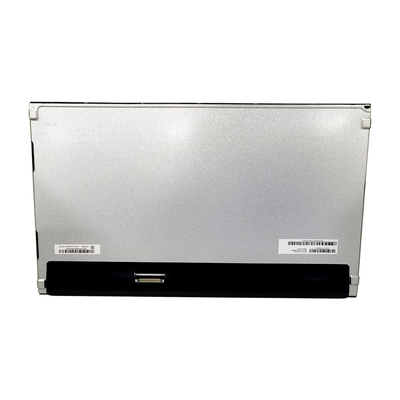

Questa specificazione si applica all'ampio modulo a 21,5 pollici T215HVN01.1 di TFT LCD di un-si di colore.
L'esposizione sostiene il HD pieno - 1920 (H) x 1080 (V) formato dello schermo e colori di 16.7M (8 bit RGB
immissione dei dati). L'interfaccia di input è LVDS a doppio canale e questo modulo non contiene un driver
bordo per la lampadina.
SPECIFICHE
OGGETTI | Unità | SPECIFICHE |
Diagonale dello schermo | [millimetro] | 546,86 (21.53") |
Area attiva | [millimetro] | 476,64 (H) x 268,11 (v) |
Pixel H x V | 1920 (x3) x 1080 | |
Passo del pixel | [um] | 248,25 (per una triade) x248.25 |
Disposizione del pixel | Banda di R.G.B.Vertical | |
Modo di esposizione | Modo di VA, normalmente nero | |
Luminanza bianca (centro) | [cd/m2] | 250 (tipo.) |
Rapporto di contrasto | Tipo 3000.) | |
Tempo di reazione | [millisecondo] | 18ms (tipo., inserita/disinserita) |
Consumo di energia (Unità LCD di Backligh + del modulo) |
[Watt] |
15,2 tipo.) modulo LCD ∶PDD (tipo.) =3.1@ tutto il modello bianco, unità della lampadina di Fv-60Hz: PBLU (tipo.) = 12.1@Is =65mA |
Peso | [Grammi] | 1670 |
Dimensione del profilo | [millimetro] | 495,6 (H) tipo di x 292,2 (V) x10.6 (D). |
Interfaccia elettrica | LVDS a doppio canale, un'immissione dei dati 8 dei bit di RGB | |
Colore di sostegno | colori di 16.7M | |
Trattamento di superficie | Anabbagliante, 3H | |
Gamma di temperature Funzionamento Stoccaggio (trasporto) |
[o C] [o C] |
0 - +50 -20 - +60 |
Conformità di RoHS | Conformità di RoHS | |
Conformità di TCO | Conformità di TCO 6,0 |
Il danno permanente può accadere se superando la seguente valutazione massima
Descrizione | Minuto. | Massimo. | Unità | Osservazione |
temperatura perating | 0 | 50 | PC] | Nota 2-1 |
Temperatura in superficie di vetro (operazione) | 0 | 65 | reo | Nota 2-1Function giudicata soltanto |
umidità di peration | 5 | 90 | [%RH] | Nota 2-1 |
Temperatura di stoccaggio | -20 | 60 | Pc] | |
Umidità di stoccaggio | 5 | 90 | T%RH] |
Condizione di gestione raccomandata
Simbolo | Descrizione | Min | Tipo | Massimo | Unità | Osservazione |
VDD | Tensione in ingresso dell'alimentazione elettrica | 4,5 | 5 | 5,5 | [Volt] | |
IDD | Corrente di ingresso dell'alimentazione elettrica (RMs) | 0,62 | 0,74 | [A] | VDD=5.0V, modello nero, Fv=6OHz | |
0,7 | 0,84 | [A] | VDD=5.0V, modello nero, Fv=75Hz | |||
PDD | Consumo di energia di VDD | 3,1 | 3,7 | [Watt] | VDD=5.0V, modello nero, Fv=60Hz | |
3,5 | 4,2 | Watt] | VDD=5.0V, modello nero, Fv=75Hz | |||
IRush | Afflusso corrente | 3 | [A] | Nota 3-1 | ||
VDDrp | Tensione di ondulazione permissibile di VDD | 500 | [sistemi MV] | VDD= 5.0V, modello nero, Fv=75Hz |
Le seguenti manifestazioni lo schema a blocchi del modulo a 21,5 pollici di TFT LCD di colore.
