Un touch screen resistente di 4 cavi, pannello a 19 pollici del touch screen per il monitor di posizione

4 touch screen resistente dell'affissione a cristalli liquidi del touch screen resistente 19inch del cavo per il monitor di posizione

Come fa un touch screen resistente il lavoro?
Nei termini semplici, un touch screen resistente è un visualizzatore del computer sensibile al tocco che risponde applicando la pressione. Quando il contatto è stabilito alla superficie dello schermo attivabile al tatto, questi due strati sono premuti insieme. Ogni strato ha linee orizzontali e verticali che registrano la posizione precisa del tocco.

Il processo di percezione è come sotto.

La tensione trattata di percezione è imposta fra l'elettrodo X1 e X2 allo strato superiore. Poi, sarà formato sullo strato superiore una distribuzione equipotenziale che è parallela al X1 e al X2.

Supponendo che l'elettrodo X1 è 0V (a terra), quindi imponga 5V all'elettrodo X2. Se il punto centrale fra a destra e a sinistra gli elettrodi è toccato, 2.5V sarebbe misurato dallo strato inferiore. Se un punto 1/5 a partire da X1 (4/5 a partire da X2) è toccato, 1V sarebbe misurato dallo strato inferiore. Il punto di coordinata x è individuato in questo modo.

Dopo la rilevazione del punto coordinato nella direzione di X, la tensione è imposta fra l'elettrodo Y1 e Y2 allo strato inferiore. Il punto fra Y1 e Y2 (coordinata y) sarebbe misurato dallo strato superiore, appena allo stesso modo come coordinata x a punto 1-2.

Mentre l'insieme di punto 1, 3 è ripetuto, i punti di coordinata y e di X delle posizioni commoventi tiene essere individuato.

C'è differenza strutturale fra le 4 del cavo 5 e del cavo tecnologie?

Appena stesso della tecnologia resistente analogica di 4 cavi, un sensore resistente analogico di 5 cavi consiste degli strati alti e bassi che stanno affrontando nel fratempo con una lacuna. A differenza della tecnologia resistente del cavo di analogo 4, gli elettrodi sono disposti su quattro angoli dello strato inferiore nella tecnologia del cavo di analogo 5. Il processo di percezione è come sotto

Caratteristica principale

• Alto accurato

• Sensibile alla pressione

• La latta risponde a tutto il dispositivo di input
• Breve tempo di reazione
• Dimensione compatta per integrazione facile
• Personalizzazione disponibile


Specificazione del prodotto

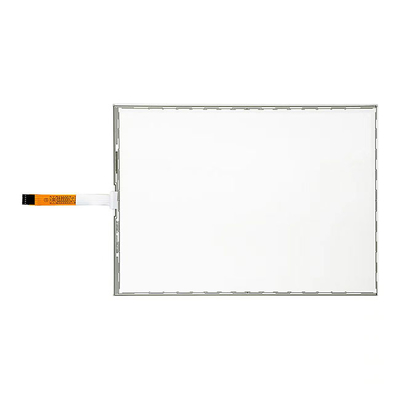

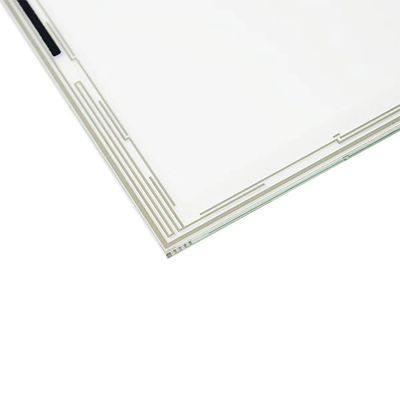

Immagine del prodotto

Disegno tecnico
